خزانة العاكس سلسلة T310

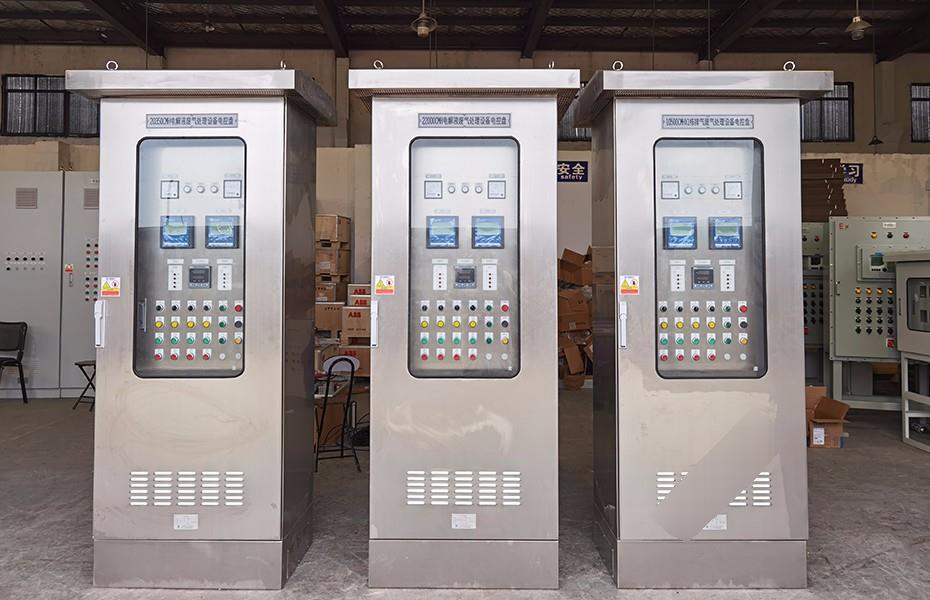

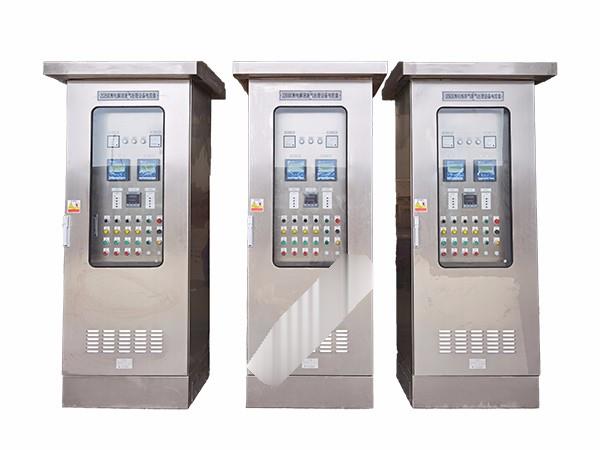

● The entire system’s electrical control cabinet utilizes outdoor stainless steel, imitating the Rittal design, with an IP54 protection rating.

● مزود الطاقة الرئيسي لكابينة التحكم الكهربائية هو نظام ثلاثي الأطوار خماسي الأسلاك بجهد مقنن يبلغ 380 فولت تيار متردد 380 فولت وتردد مقنن 50 هرتز وتيار حمل أقصى 160 أمبير.

● السلك الأسود داخل الكابينة هو خط الطاقة AC380V، والسلك الأصفر هو خط التحكم AC220V، والسلك الأزرق هو خط التحكم DC24V، والخط الأصفر والأخضر هو الخط الأرضي.

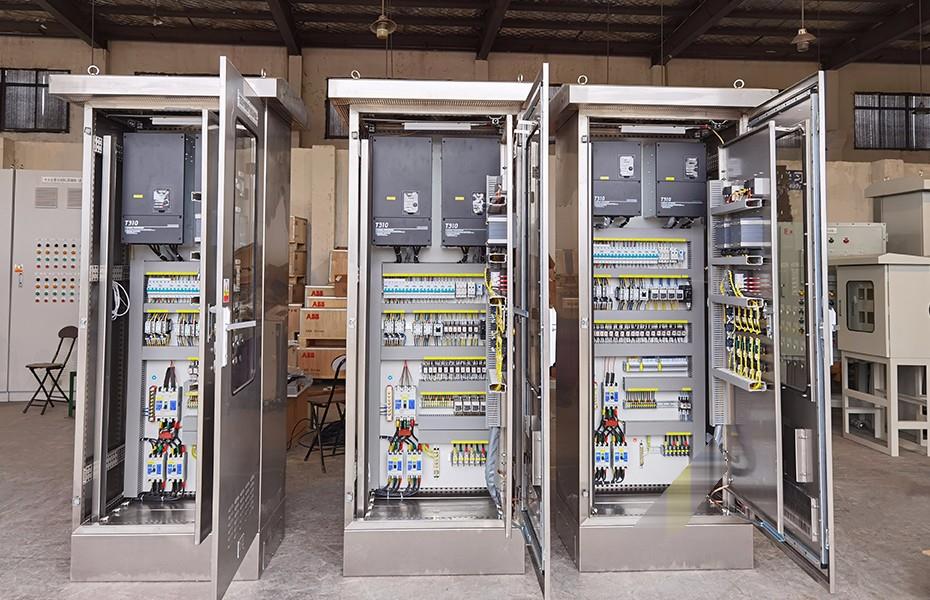

● تشتمل المكونات الرئيسية داخل الخزانة على قاطع دائرة كهربائية مصبوب، وقاطع دائرة كهربائية مصغر، ومرحل وسيط، وموصل تيار متردد، ومحول تردد.

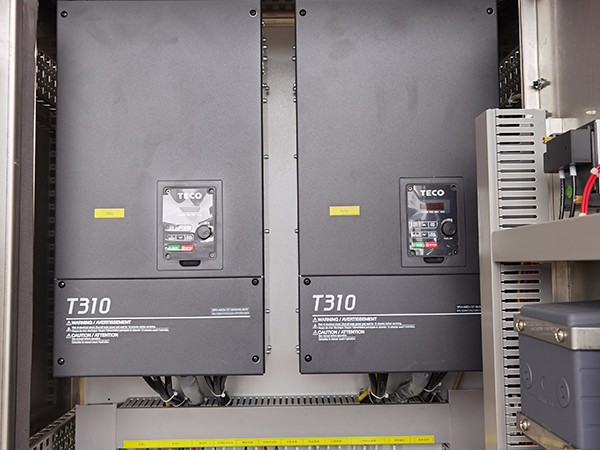

The inverter inside the cabinet uses the T310 series, featuring advanced motor tuning and measurement capabilities, high-level current vector control, and dual-core computing for high-speed processing.

The cabinet features buttons and indicator lights, which connect to the electrical components inside the inverter control cabinet. These display the cabinet’s operating status and also control the start and stop of the inverter.
