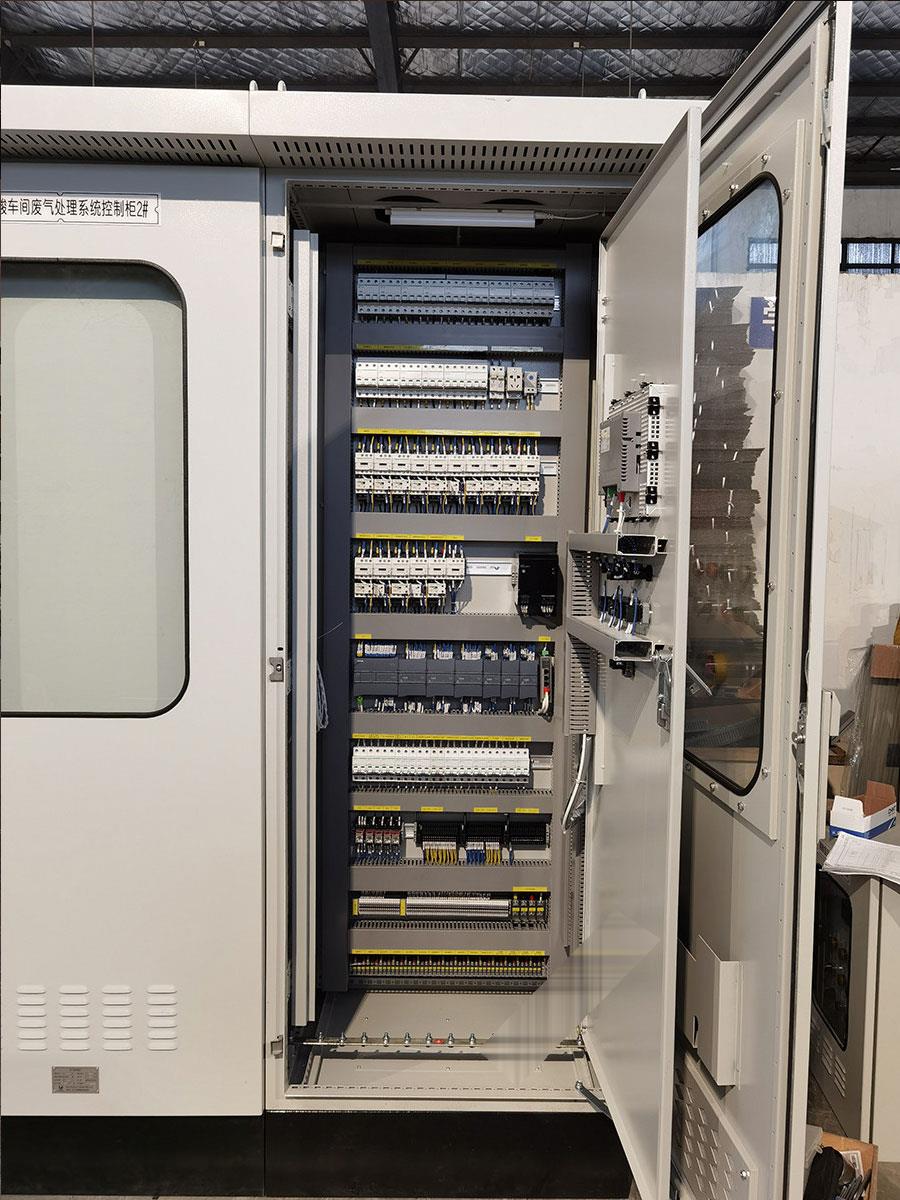

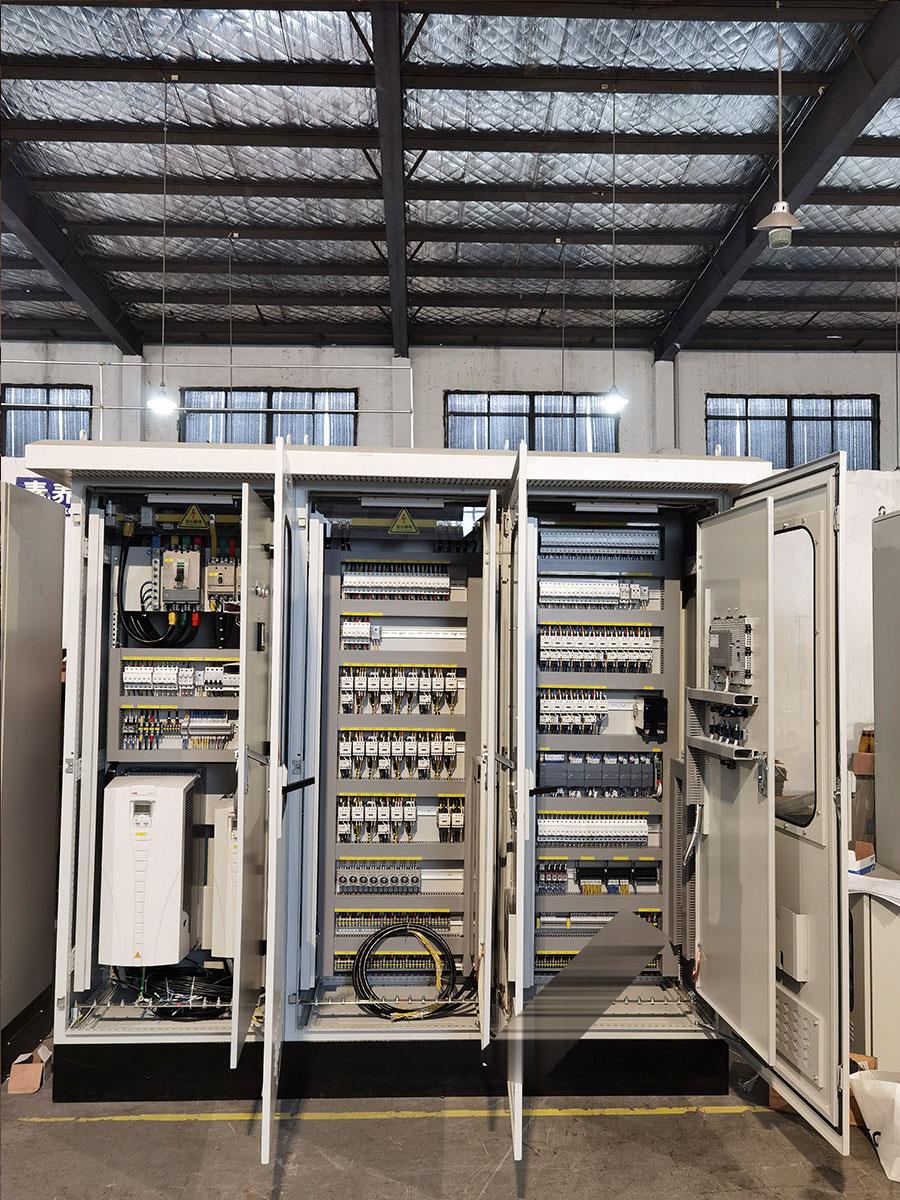

Aminorūgščių atliekų valymo sistemos valdymo spinta

● Visos sistemos elektros valdymo spintelėje naudojama "Rittal" lauko spintelės konstrukcija su IP54 apsaugos klase.

● Pagrindinis valdymo spintos maitinimo šaltinis yra trifazė penkių laidų sistema, kurios vardinė įtampa yra 380 V AC, vardinis dažnis - 50 Hz, o didžiausia apkrovos srovė - 320 A.

● Geltonos, žalios ir raudonos varinės šynos, esančios spintelės viduje, yra trifaziai srovės laidai A, B ir C. Geltonas laidas yra AC220V valdymo laidas, mėlynas laidas - DC24V valdymo laidas, o geltonai žalia jungtis yra įžeminimo laidas.

● Pagrindinės spintos sudedamosios dalys yra liejinio korpuso automatiniai jungikliai, miniatiūriniai automatiniai jungikliai, tarpinės relės, komutaciniai maitinimo šaltiniai, jungikliai, PLC ir jutikliniai ekranai.

● Spintos komponentai yra tokių žinomų prekės ženklų kaip "Schneider", "Siemens" ir ABB, todėl užtikrinamas sistemos stabilumas ir ilgesnis tarnavimo laikas.

● Visoje sistemoje naudojamas "Siemens S7-1200" procesorius, pasižymintis galingomis valdymo funkcijomis ir didele skaičiavimo galia, užtikrinančia sklandesnį sistemos veikimą.

● Visi įrangos valdikliai turi rankinio ir automatinio valdymo funkcijas, todėl galima lanksčiai perjungti režimą, kad būtų patenkinti įvairūs valdymo poreikiai.

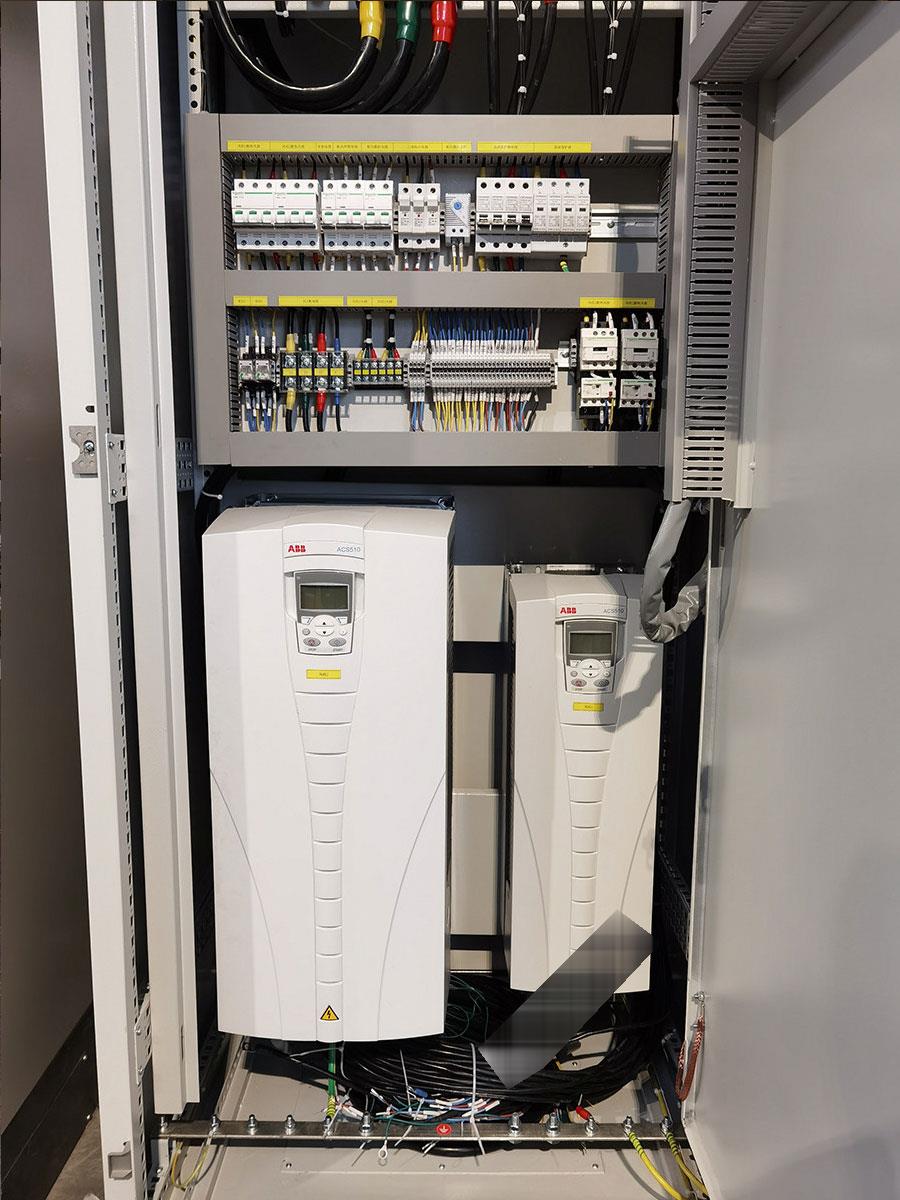

● Spintelėje yra mygtukai, kontrolinės lemputės ir inverterio valdymo skydelis. Jis prijungtas prie spintoje esančių elektrinių komponentų ir rodo valdymo spintos veikimo būseną bei valdo įrangos paleidimą ir sustabdymą.

● Ant spintos įrengtas daugiafunkcinis elektros skaitiklis, leidžiantis realiuoju laiku matyti trifazę įtampą, srovę ir kitus parametrus.

● Visas skydelio parametrų vertes galima keisti realiuoju laiku, o visą pavojaus signalo informaciją galima peržiūrėti pavojaus signalo ekrane, kad būtų lengviau spręsti neįprastas situacijas. Iškilus avarinei situacijai, PLC spintelėje esantis avarinio stabdymo mygtukas leidžia greitai išjungti įrenginį.
