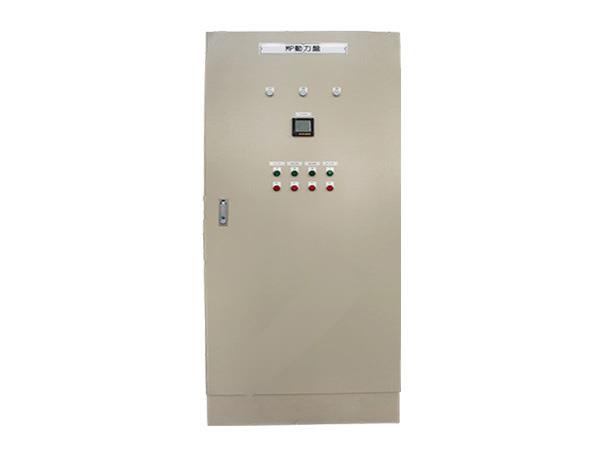

Armário de distribuição de interruptores da marca Fuji

O armário de controlo elétrico de todo o sistema possui portas interiores e exteriores soldadas com uma classificação de proteção IP40.

A linha de alimentação principal do armário de controlo elétrico é trifásica, de cinco fios, com uma tensão nominal de 380V CA, uma frequência nominal de 50Hz e uma corrente de carga máxima de 500A.

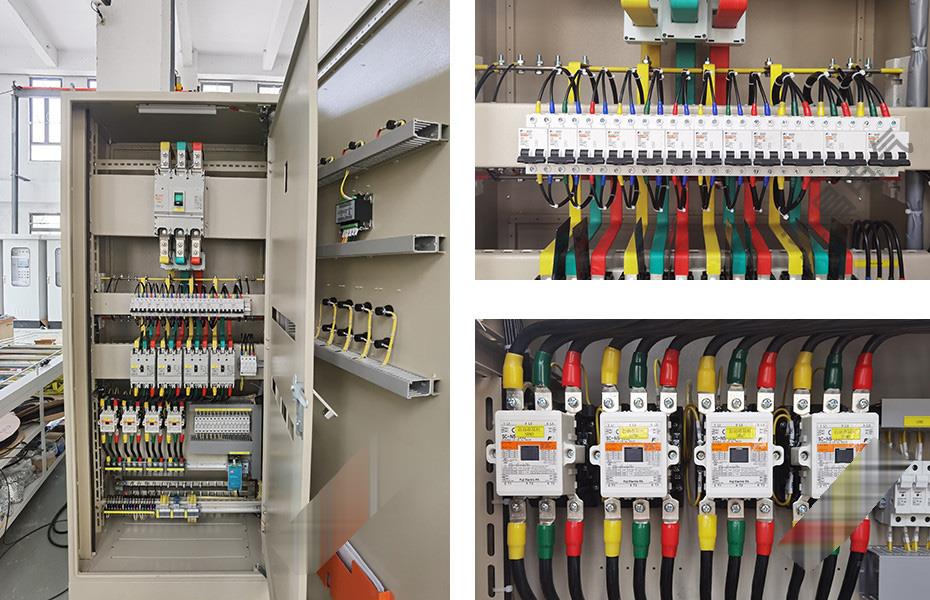

Os barramentos de cobre amarelo, verde e vermelho no interior do armário são os fios activos trifásicos A, B e C, enquanto o fio preto é a linha de alimentação AC380V/AC220V para o interrutor.

Os principais componentes no interior do armário incluem disjuntores em caixa moldada, disjuntores miniatura e contactores CA.

Os disjuntores em caixa moldada no interior do armário são da série Fuji G-TWIN, com tamanho compacto, elevado desempenho, tecnologia avançada de proteção ambiental e vantagens de poupança de energia.

A saída de energia do interrutor de caixa moldada de 150 A no interior do armário é controlada por um contactor. O fio de controlo da bobina do contactor é encaminhado para o bloco de terminais inferior, permitindo ligar e desligar a alimentação remotamente. Todos os manípulos do interrutor estão expostos, enquanto os componentes sob tensão e outros estão ocultos pela porta interior. Basta abrir a porta exterior para a operação, tornando-a conveniente, mais segura e mais fiável.

O armário possui indicadores de estado e um medidor multi-funções, permitindo a monitorização em tempo real da tensão trifásica, corrente, frequência e outros parâmetros, proporcionando uma melhor compreensão das condições de funcionamento actuais.
