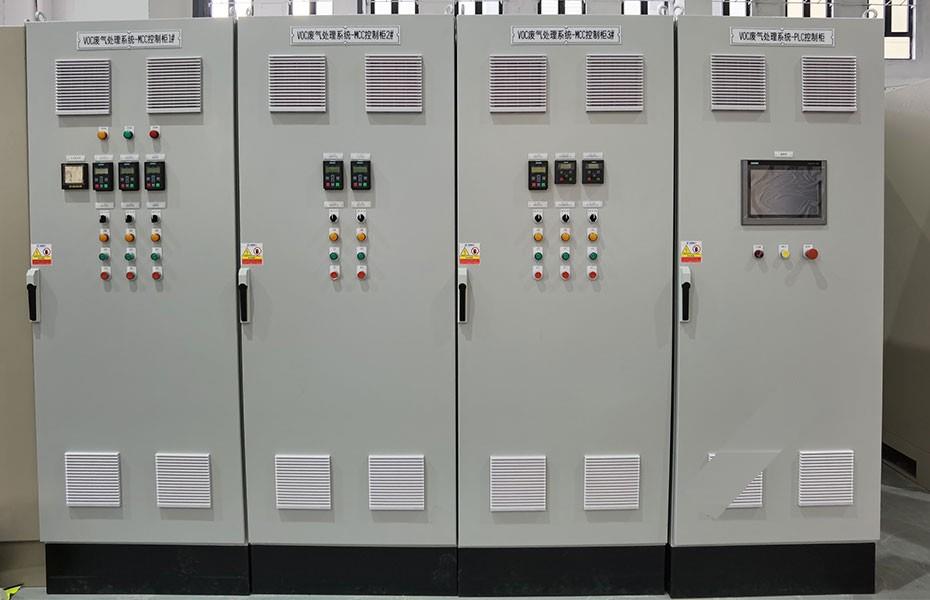

● خزانات التحكم الكهربائية للنظام بأكمله تستخدم خزانات التحكم الكهربائية للنظام بأكمله تصميم خزانة Rittal داخلية مع تصنيف حماية IP40. هناك أربع خزانات تحكم في المجموع: الخزانات 1 و2 و3 هي خزانات MCC، والأخيرة هي خزانة PLC. يعزل هذا التصميم بفعالية التداخل بين خطوط الطاقة والإشارة.
● مزود الطاقة الرئيسي لخزانات التحكم الكهربائية هو نظام ثلاثي الأطوار خماسي الأسلاك بجهد مقنن يبلغ 380 فولت تيار متردد 380 فولت وتردد مقنن 50 هرتز وتيار حمل أقصى 320 أمبير.
● قضبان التوصيل النحاسية الصفراء والخضراء والحمراء في الخزانة هي الأسلاك الحية ثلاثية الأطوار A وB وC. السلك الأصفر هو سلك التحكم AC220V، والسلك الأزرق هو سلك التحكم DC24V، والوصلة الصفراء الخضراء هي السلك الأرضي.

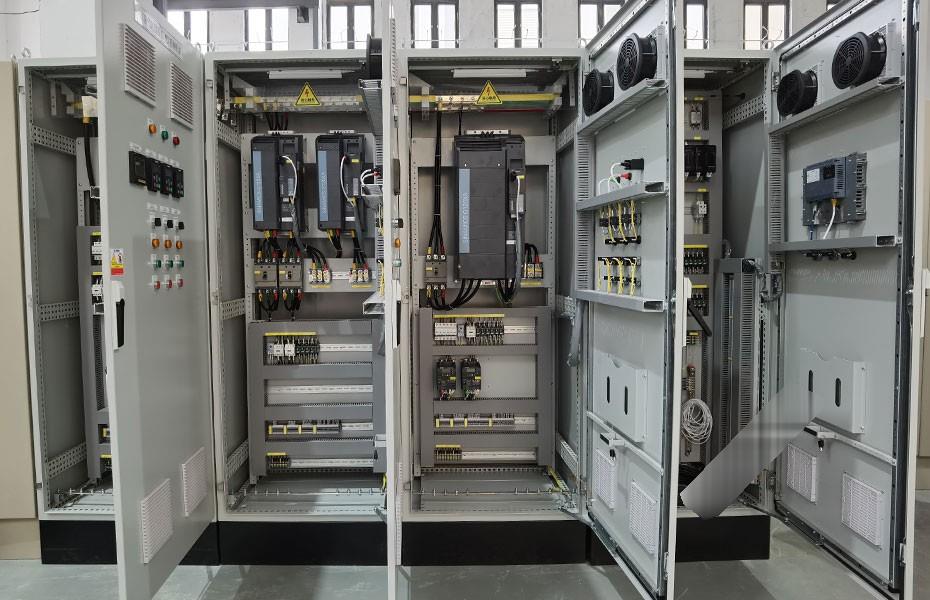

● تشتمل المكونات الرئيسية داخل الخزانة على قواطع دارة مصبوبة، وقواطع دارة مصغرة، ومرحلات وسيطة، ومزودات طاقة تبديلية، ومفاتيح، ومفاتيح تحويل، وأجهزة تحكم منطقي قابلة للبرمجة، وشاشات تعمل باللمس.
● مكونات الخزانة من علامات تجارية مشهورة مثل شنايدر وسيمنز، مما يضمن استقرار النظام وعمر خدمة أطول.
● تستخدم وحدة المعالجة المركزية للنظام بأكمله بنية زائدة عن الحاجة، مما يعزز الوظائف والموثوقية.
● تتميز جميع أدوات التحكم في المعدات بوظائف يدوية وتلقائية، مع أوضاع تبديل مرنة لتلبية احتياجات التحكم المتنوعة.
● تتميز الكابينة بأزرار ومؤشرات ضوئية ولوحة تشغيل العاكس. متصلة بالمكونات الكهربائية داخل الخزانة، وهي تعرض حالة تشغيل خزانة التحكم وتتحكم أيضًا في بدء تشغيل المعدات وإيقافها.
● يتم تركيب عداد كهربائي متعدد الوظائف على الخزانة، مما يوفر معلومات في الوقت الفعلي عن الجهد الكهربائي ثلاثي الأطوار والتيار والمعلمات الأخرى.
● يمكن تعديل جميع قيم المعلمات على لوحة PLC في الوقت الفعلي، ويمكن عرض جميع معلومات الإنذار على شاشة الإنذار، مما يسهل التعامل مع المواقف غير الطبيعية. في حالات الطوارئ، يتيح زر إيقاف التشغيل في حالات الطوارئ في خزانة PLC إيقاف التشغيل السريع.
